儀器概述
便攜式氣溶膠發生器（PAG-1010）是一款產生氣溶膠的儀器。主要用途是產生氣溶膠，用來測試標定其他測量氣溶膠的儀器。該儀器安裝在一個便攜儀器箱內，既可用于實驗室，又可以方便地帶到外場使用。

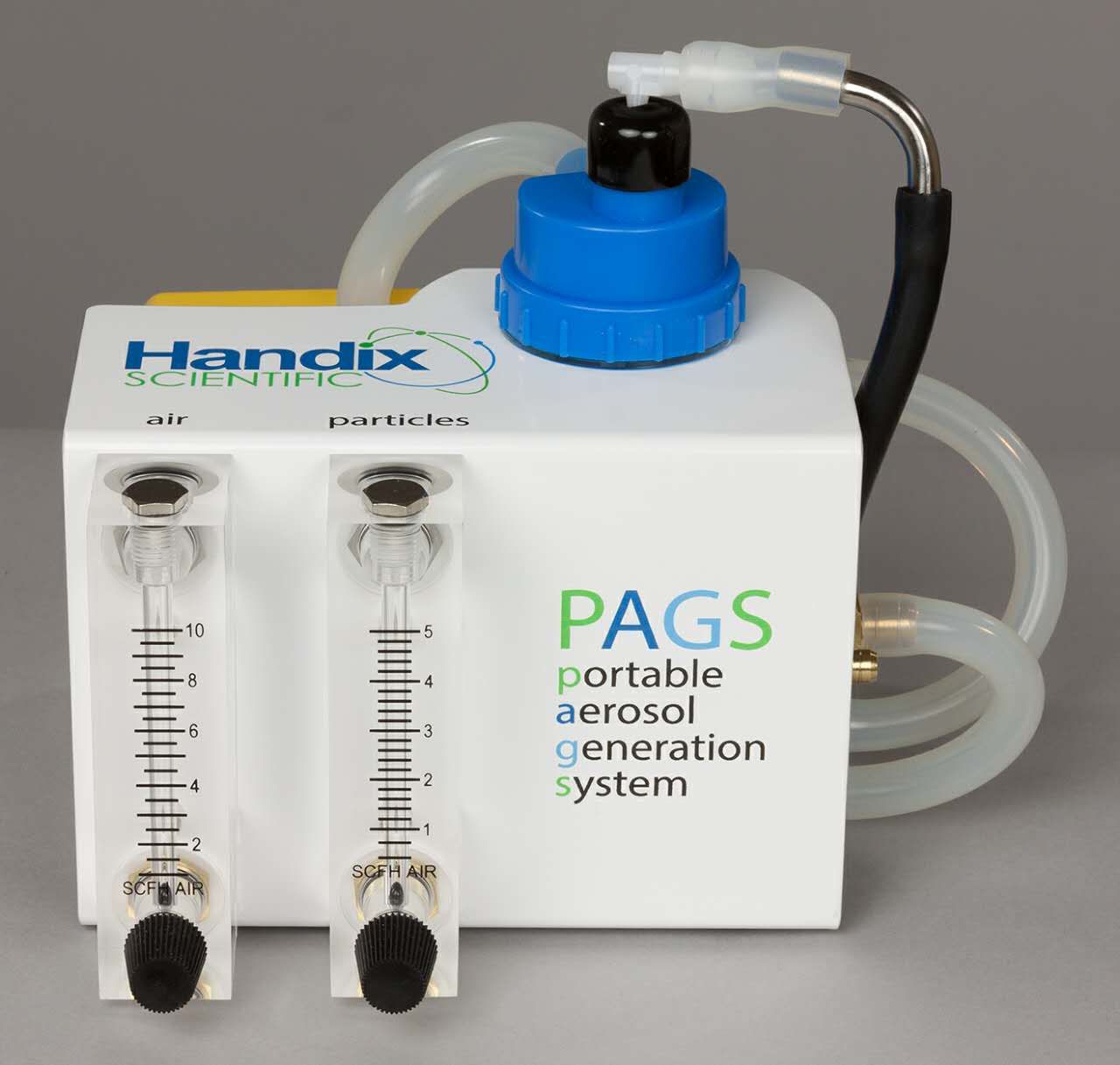

圖1. 便攜式氣溶膠發生器外觀
應用范圍
- 產生 PSL 小球、無機鹽、黑炭和其他氣溶膠，用來標定其他測量氣溶膠的儀器
技術特點
- 內置電池，無需額外供電
- 自身可產生零氣，無需另外提供
- 重量輕，體積小，便于攜帶
技術指標
- 產生的氣溶膠的尺寸： 由微球材料（PSL）或溶質性質等決定
- 產生的氣溶膠的濃度：用戶可調；液體霧化速率約為30ml/h
- 氣溶膠出品流量＜3SLPM，總流量（氣溶膠出口+鞘氣流量）＜5LPM，氣泵流量： 1-7 LPM
- 氣泵電源： 12VDC，1.67A；電池運行時長約1h，包含充電器（100-240VAC，50/60Hz）
- 儀器尺寸： 6.0"W x 7.5"D x 6.25"H（儀器箱尺寸13.38"L x 11.62"W x 6"H）
- 儀器重量： 3.6 kg
工作原理
儀器內置的氣泵產生一束高壓氣流，當經過高效過濾器過濾后的清潔氣流通過霧化瓶內的液體吸管上端時，部分液體（和溶于液體內的標準小球）被倒吸到吸管上空，這些液體就被高壓氣流打成細小水珠，從而生成氣溶膠。這些氣溶膠在混合箱內稀釋之后，就可以用來標定測量氣溶膠的儀器。

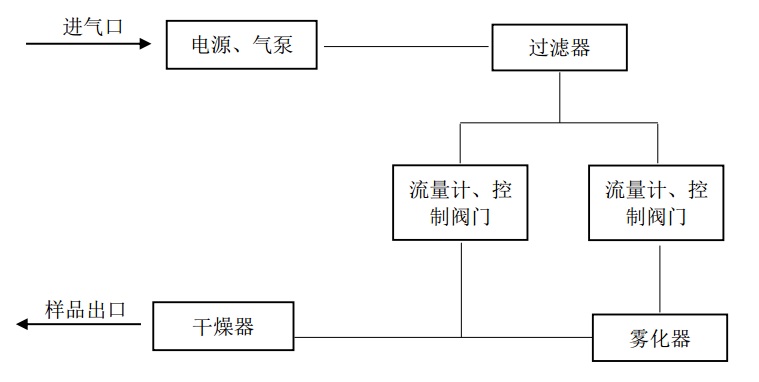

圖3. 便攜式氣溶膠發生器原理圖
