儀器概述

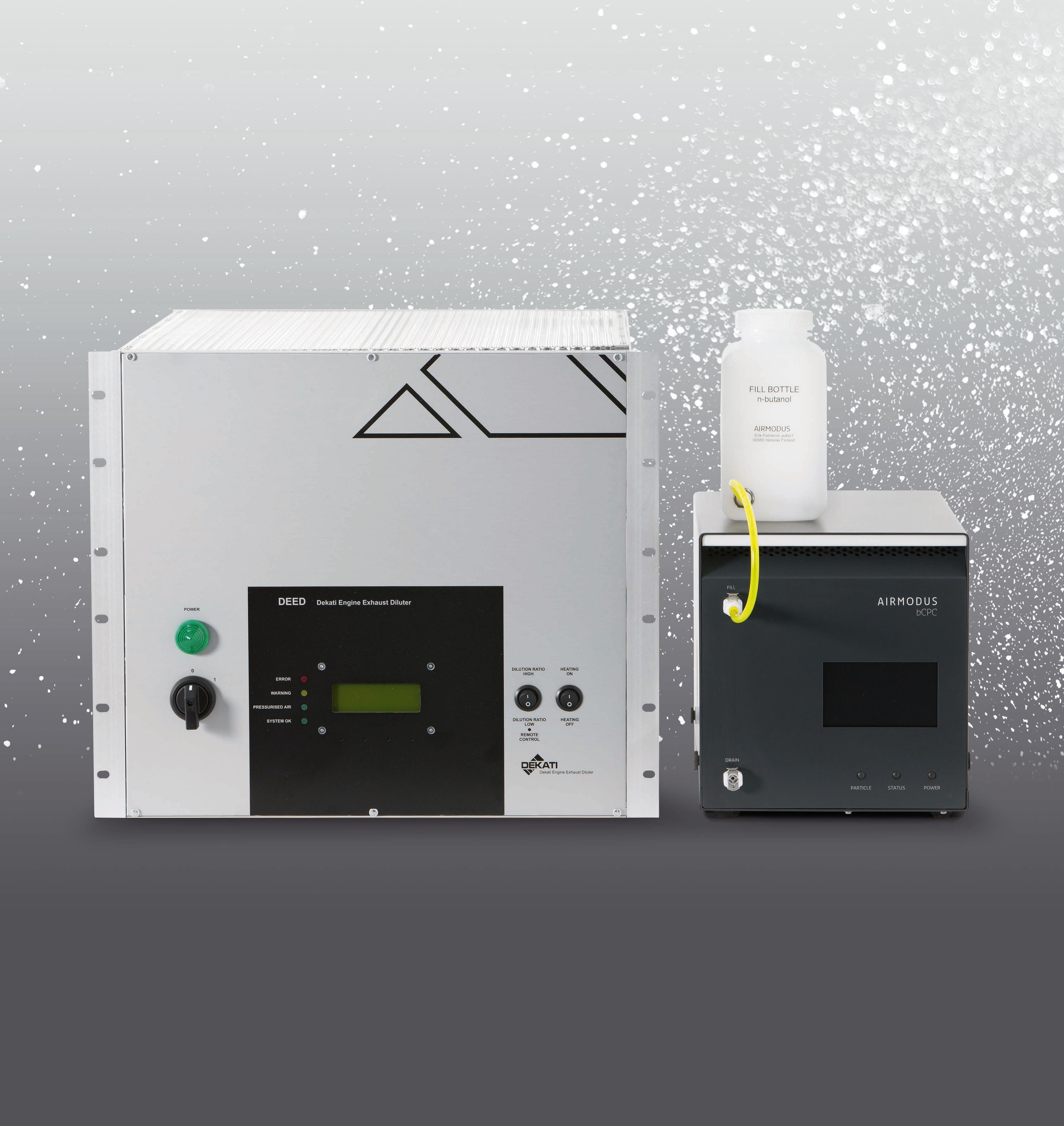

煙氣稀釋檢測系統 DEED-A23由Dekati DEED發動機尾氣稀釋裝置和Airmodus A23CPC組成。兩臺成熟儀器共同為用戶提供可靠精準的直接排放測試,滿足歐5b(國五)/6規定和ISO 8178標準。
根據歐6標準對揮發性粒子去除器(VPR)的規定,DEED對發動機尾氣進行稀釋等嚴格處理,然后將其導入Airmodus A23CPC進行計數(PN)。A23CPC的測量下限(50%計數效率)為23nm,其設計專門用于發動機尾氣例行檢測。
DEED和A23CPC也可以分別獨立運行,并易與其它儀器銜接運行,應用于其它領域的顆粒物檢測。
技術特點
- 符合歐6(UN/ECE-R83 (Rev.5), UN/ECE-R49 (Rev.6))標準對VPR+PNC的規定。
- 揮發性粒子去除器(VPR)使用固體粒子標定其稀釋因子(PCRF),并使用四十烷烴標定其氣化效率。
- 揮發性粒子去除器(VPR)提供兩個可切換開關:高/低稀釋因子切換(100或1000),加熱與否切換。
- A23CPC的測量下限(50%計數效率)為23nm。
- 測量數濃度高達10000#/cm3,且重合率低于10%且線性響應。
- 自動啟用總散射模式訂正,允許PNC中濃度達到100000個/cm3。
- A23CPC符合對計數效率的規定:Dp50% (±12%) = 23 nm ± 1 nm,Dp>90% = 41 nm ± 1 nm。
- 揮發性粒子去除器(VPR)中持續穩定的稀釋因子,粒子計數器(PNC)中限流孔控制穩定的進樣流量。
- 實時顯示粒子數量濃度。
- 專用數據采集軟件。
- 通信接口:USB, 網線,RS-232。
- 可編程電壓輸出,可用于控制其它儀器。
系統配件
- 采樣管線,以連接DEED和A23CPC;
- 正丁醇儲液瓶和廢液瓶;
- 2個電源線,1個RS232,1個USB,1個BNC;
- DEED進氣和出氣接口,尾氣接口和高壓空氣接口;
- A2X控制軟件;
- 標定報告和說明書。
可選附件
- DEED-150取樣探頭,可將DEED-A23直接接入排氣管;
- DEED-300高壓過濾器;
- 用于產生稀釋氣體的加壓空氣清潔干燥系統;
- 可選催化脫附裝置,可安裝于DEED氣化腔內;
- A23CPC可與A10PSM粒徑放大器聯用,檢測粒徑可至1nm;
- 可用A20CPC替換A23CPC,切割粒徑降至5nm(可按要求設置為5-10nm);
- 抽氣泵。
結構與原理

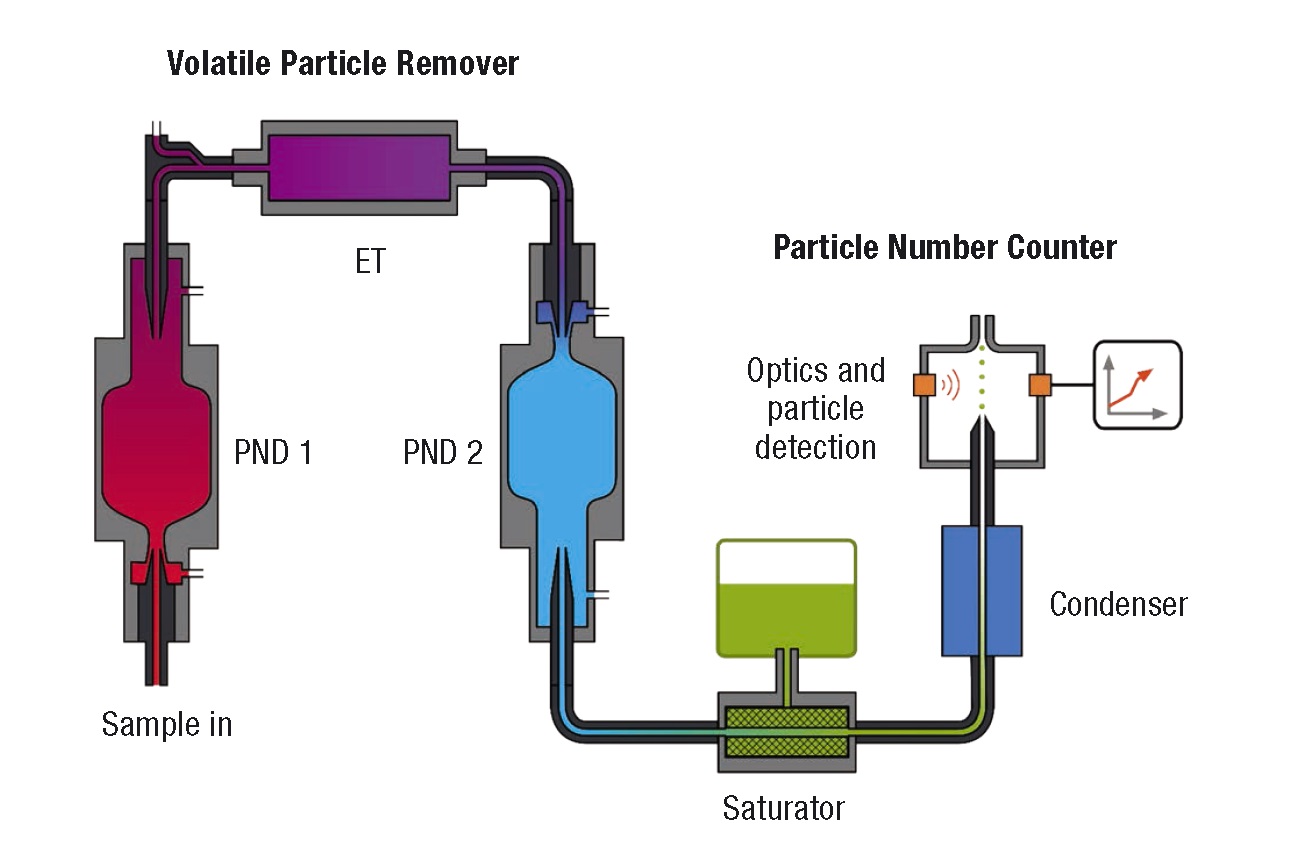

揮發性粒子去除器(VPR)包含取樣稀釋裝置(粒子數量稀釋裝置:初級粒子數量稀釋裝置PND1和次級粒子數量稀釋裝置PND1)和粒子蒸發裝置(蒸發管ET)。粒子數量稀釋裝置(PND)類似Dekati的噴射稀釋器(Ejector Diluter),擁有不銹鋼全固定式結構。可提供長期運行所需的穩定性,并簡化了整個系統,易于操作。另外,PND2前配備的粒子稀釋裝置可以選擇運行,用于調節稀釋因子。
粒子數量濃度(PNC)測量單元(A23CPC)用于測量氣體中固態和液態的粒子數濃度,其測量粒徑范圍為23nm-2.5μm。工作液采用正丁醇。當飽含正丁醇的熱空氣被冷卻時,顆粒物表面會凝結正丁醇而長大,隨之進入顆粒物計數器檢測粒子數量濃度。
設備參數
VPR: DEED | |
---|---|
運行條件: | 溫度:15-35℃,濕度:0-90%,無凝結。 |
稀釋因子: | ~100(使用低DF),~100-1000(選用高DF,可設置) |
氣化管溫度: | 300-400℃ |
氣化效率: | UN/ECE-R83 (Rev.5), UN/ECE-R49 (Rev.6) |
粒子濃度稀釋因子: | UN/ECE-R83 (Rev.5), UN/ECE-R49 (Rev.6) |
高壓空氣: | 120SLPM@3bar |
進樣流量: | 約5LPM |
稀釋樣品供應流量: | 0-40LPM |
尺寸,重量: | DEED:9U高,可放入19英寸支架;35千克 |
電源: | 90-240 V, ~2 kW |
PNC: A23 CPC | |
---|---|
粒徑范圍: | 23 nm – 2.5 μm, Dp50% = 23 nm |
濃度范圍: | 0 – 100 000 #/cm3;在單顆粒模式下,最高測量數濃度可達10000#/cm3,且重合率低于10%;更高濃度時,自動啟用總散射模式訂正 |
誤差: | <0.01 #/cm3 |
響應時間: | t90 < 3 s |
進樣流量: | 1LPM標稱流量 |
工作液體: | 正丁醇 |
軟件: | Airmodus A2X 在線數據采集軟件(適用于Microsoft? Windows?平臺) |
外接壓力: | 100 - 400 mbar 大氣常壓(或<40%進樣口壓力) |
尺寸,重量: | H260 x W230 x D400 mm,10.5 kg |
電源: | 100 - 240 VAC, 峰值功率:320 W |
