儀器概述

TILDAS-mini為大氣痕量氣體成分的在線觀測研究提供高靈敏、快速響應、高精確度和連續運行的測量手段。它使用單束激光，設計緊湊，體積小，經濟實用。點擊查看儀器彩頁

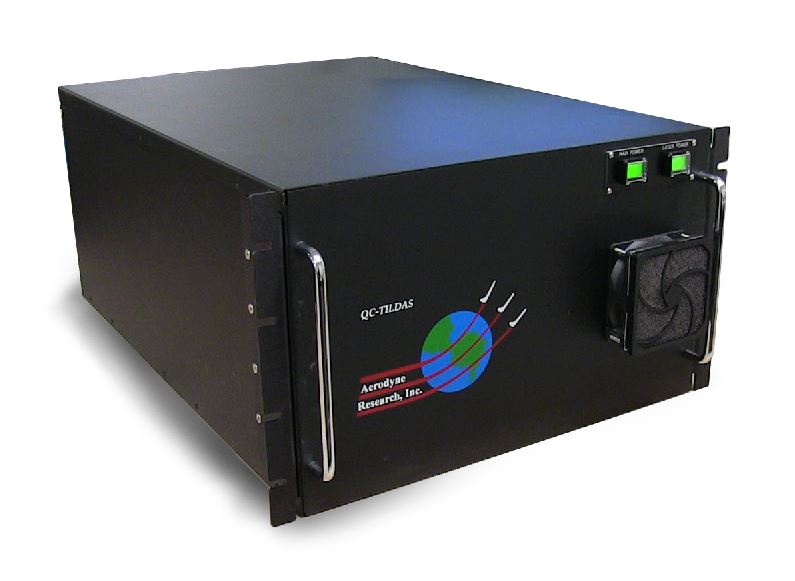

圖1.QCL-mini 實物圖

它可以在線測量多種大氣痕量氣體，包括: 甲烷(methane, CH4), 氧化亞氮(nitrous oxide, N2O), 一氧化氮(nitric oxide, NO), 二氧化氮(nitrogen dioxide, NO2), 一氧化碳(carbon monoxide, CO), 二氧化碳(carbon dioxide, CO2), 甲醛(formaldehyde, HCHO), 甲酸(formic acid, HCOOH), 乙烯(ethylene, C2H4), 乙炔(acetylene, C2H4), 氧硫化碳(carbonyl sulfide, COS), 丙烯醛(acrolein, CH2CHCHO), 氨氣(ammonia, NH3）和其它痕量氣體；

下面列出了目前比較受歡迎的測量組合。更多測量組合請見痕量氣體組合清單。

OCS, CO2, CO, H2O
NH3
CO2 Isotope
N2O, CO2, CO, H2O
HCHO
C2H6, CH4
CO
CH4, N2O, H2O

應用范圍

  • 燃燒源監測和特征定性；
  • 源匯的同位素特征監測；
  • 渦度相關測量；
  • 快速響應，可滿足煙羽研究；
  • 呼吸應用分析；
  • 空氣質量監測；
  • 可用于船、汽車、飛機等移動平臺觀測；
  • 可以測量同位素氣體： CO2, CH4, 和N2O；
  • 其中 N2O 監測儀 可同時對 N2O, 水汽, CO-CO2 (或CH4) 進行高精度測量。

    • 技術優勢

  • QCL系列中體積最小，電子元件和光學系統集成于測量箱內；
  • 擺脫標氣，直接獲得氣體絕對濃度；
  • 響應迅速；
  • 排除其它大氣成分和水汽的干擾；
  • 無調試，無維護，開機即用；
  • 可隨時用于外場觀測和移動平臺觀測；
  • 光程為76米；
  • 數據采樣速率達1-10Hz(具體速率取決于具體儀器)

    • 技術指標

    TILDAS的中紅外激光提供高精度和高準確性的測量手段.表中列出光程76米激光測試下每種成分的最優波長(cm-1)、標稱測量精度(ppt/s)、檢出限(2σ/100s)。

    Trace gas Wavenumber
    [cm-1]    		 Precision
    (1 s) [ppt]    		 LOD
    (100 s) [ppt]
    CO
    N2O    		 2190
    1271    		 60
    60    		  30
    N2O
    NH3    		  2250
    967    		 30
    40    		  --
    20
    NO2
    HONO    		 1600
    1279    		 40
    300    		 20
    150
    HCHO
    HCOOH    		 1765
    1766    		  100
    200    		 60
    120
    NO
    OCS    		  1900
    2056    		 100
    5    		 50
    2

  • 數據輸出：本地存儲、網絡傳輸、RS232、模擬電路輸出；
  • 數據頻率：1-10Hz （不同儀器和真空泵有所變動）
  • 儀器操作：自動、遠程控制

    • 物理參數

    尺寸/重量：660 mm x 440 mm x 267 mm (L x W x H)/主機重量: 35 kg

    電源：500 W, 120/240 V, 50/60 Hz (連接Varian IDP-3型真空泵)：

    參考文獻

    1. Nelson, D.D. et al., Optics Let.31, 2012-2014, 2006.
    2. McManus, J.B. et al., Applied Physics B, DOI: 10.1007/s00340-006-2407-7 (2006).
    3. McManus, J.B., M.S. Zahniser, D.D. Nelson, L.R. Williams, and C.E. Kolb, Infrared laser spectrometer with balanced absorption for measurements of isotopic ratios of carbon gases, Spectrochim. Acta A,58, 2465-2479, (2002).
    4. McManus, J.B., D.D. Nelson, J.H. Shorter, R. Jiménez, S. Herndon, S. Saleska, and M.S. Zahniser, A high precision pulsed QCL spectrometer for measurements of stable isotopes of carbon dioxide, J. Modern Optics,52, 2309-2321 (2005).
    5. Saleska, SR; J. Shorter, S. Herndon, R. Jimenéz, B. McManus, D. Nelson, M. Zahniser, What are the instrumentation requirements for measuring the isotopic composition of net ecosystem exchange of CO2 using eddy covariance methods? Isotopes in Environmental and Health Studies,42 (1), 117 (2006).
    6. Nelson, D.D., J. B. McManus, S. C. Herndon, M. S. Zahniser, B. Tuzson and L. Emmenegger, New Method for Isotopic Ratio Measurements of Atmospheric Carbon Dioxide Using a 4.3 μm Pulsed Quantum Cascade Laser, Appl. Phys. B90, 301–309 (2008).
    7. Tuzson, B , J. Mohn, M. J. Zeeman, R. A. Werner, W. Eugster, M. S. Zahniser, D. D. Nelson, J. B. McManus, L. Emmenegger, High precision and continuous field measurements of δ13C and δ18O in carbon dioxide with a cryogen-free QCLAS, Appl. Phys. B92, 451-458 (2008).
