儀器概述
熱脫附系統（TDS）是一款可對環境大氣氣溶膠樣品進行熱脫附處理的裝置，適用于各種氣溶膠質譜儀。TDS能夠?qū)悠分械臍鈶B(tài)前體物和揮發性顆粒進行有效清除；TDS可通過自動閥門對樣品進行熱脫附處理或者直接經過旁路進入測量系統，同時具有快速的溫度循環和強制空氣冷卻等優勢。裝置外觀如下圖所示。

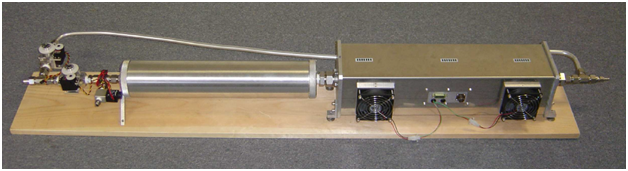

圖1. 熱脫附系統內部
應用范圍
- 有機氣溶膠定量與分析；
- 實驗室里診斷氣溶膠的物理和化學特性；
- 描述氣溶膠低熔點物質的特性；
技術指標
- 溫度：三個區域可加熱至 250℃
- 吸附材料：活性炭
- 可編輯程序/梯度控溫曲線
- 可用電腦通過USB接口對電子部分進行控制
- 可通過自動閥門對樣品進行熱脫附處理或者使樣品直接經過旁路進入測量系統
- 快速的溫度循環和強制空氣冷卻
- 專門設計用于氣溶膠質譜類儀器
- 進樣流量：2.5 LPM （無采樣泵條件下）
性能展示

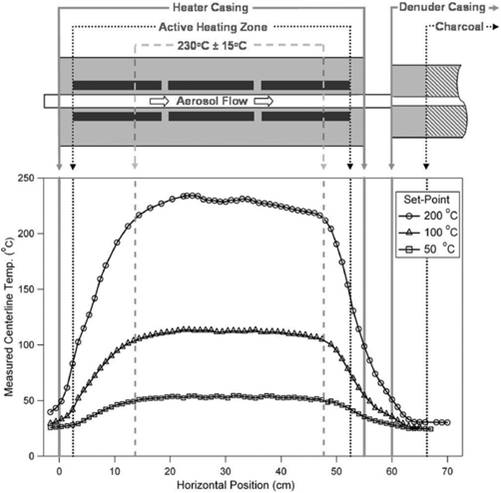

圖2. 軸向三個區域的溫度分布

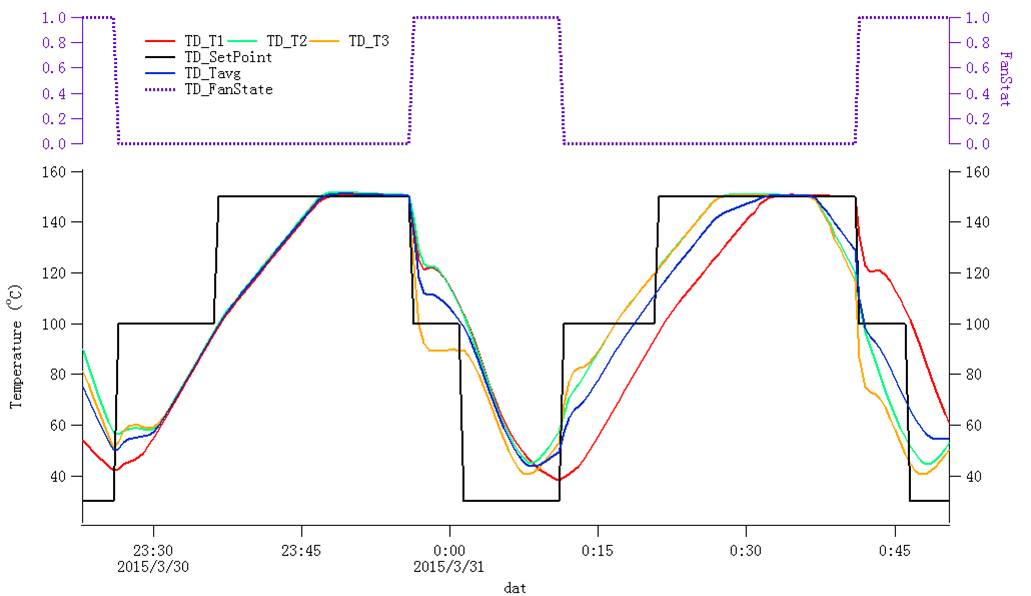

圖3. TDS運行溫度變化圖
工作原理
TDS裝置由兩個部分組成，一部分是可分塊加熱到一定溫度的熱脫附系統，另一部分是一個活性炭包裹的吸附管（見下圖）。系統溫度通過一個內置的微處理器進行精確控制，氣溶膠或者氣體樣品直接通過加熱到一定溫度的熱脫附系統中，揮發性物質或氣態物質會在通過熱脫附管道的過程中在設定溫度下蒸發，然后會被包裹在管道外部的活性炭吸附。在此過程中，顆粒物不會與活性炭直接接觸，從而最大程度的減少了顆粒物損失。

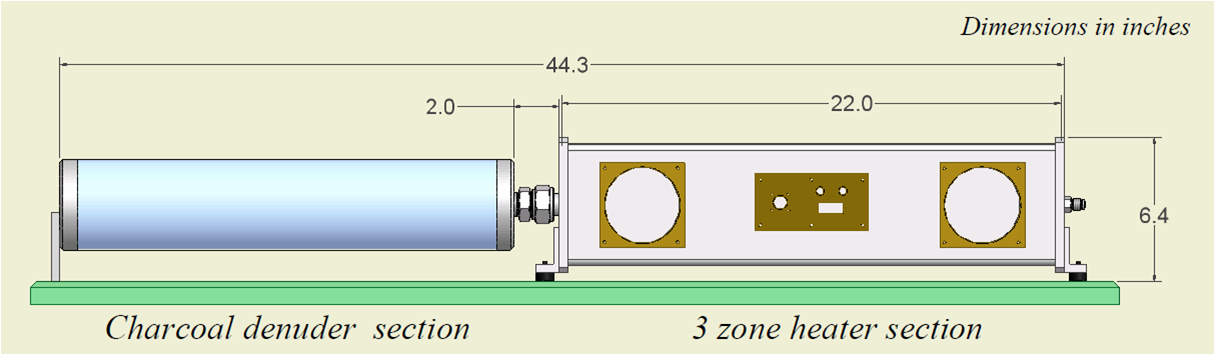

圖3. TDS結構原理圖
參考文獻
- M. Shiraiwa , Y. Kondo , T. Iwamoto & K. Kita (2010) Amplification of Light Absorption of Black Carbon by Organic Coating, Aerosol Science and Technology, 44:1, 46-54
- J. Alex Huffman , Paul J. Ziemann , John T. Jayne , Douglas R. Worsnop , Jose L. Jimenez . (2008), Development and Characterization of a Fast-Stepping/Scanning Thermodenuder for Chemically-Resolved Aerosol Volatility Measurements. Aerosol Science and Technology, Vol. 42, Iss. 5, 2008
- Cappa, C. D.: A model of aerosol evaporation kinetics in a thermodenuder, Atmos. Meas. Tech., 3, 579-592, doi:10.5194/amt-3-579-2010, 2010.
- Heald, C. L., J. H. Kroll, J. L. Jimenez, K. S. Docherty, P. F. DeCarlo, A. C. Aiken, Q. Chen, S. T. Martin, D. K. Farmer, and P. Artaxo (2010),A simplified description of the evolution of organic aerosol composi- tion in the atmosphere, Geophys. Res. Lett., 37, L08803, doi:10.1029/2010GL042737.
