儀器概述
光學氣溶膠探空儀（POPS）是一款測量氣溶膠粒徑譜的光學儀器。它具有超輕便和高性能等優點，是使用探空氣球、系留汽艇和無人機等平臺觀測氣溶膠粒徑譜的理想工具。
型號分類：POPS-1010、POPS-1110、POPS-1120

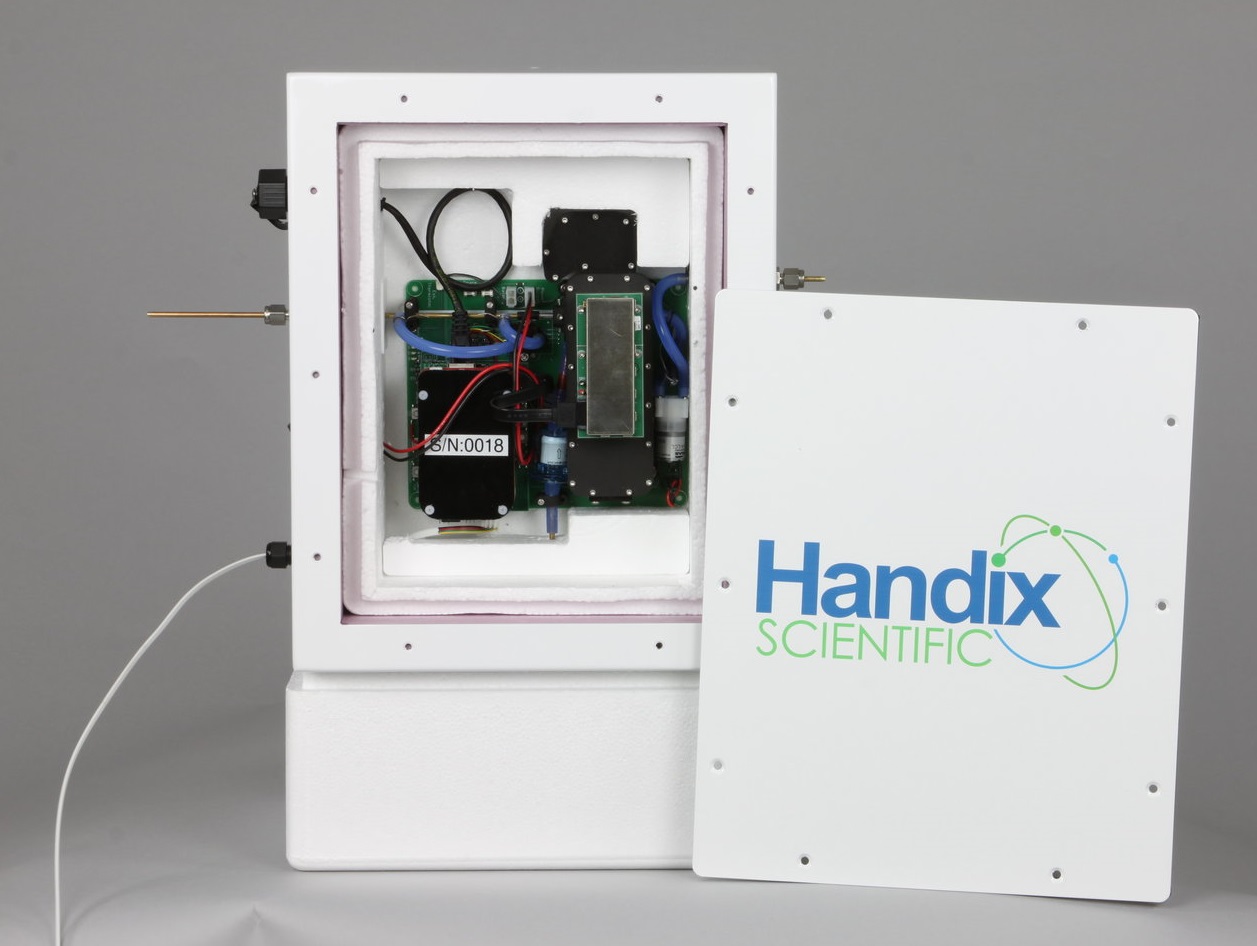

圖1. POPS 實物照片
尺寸/重量：27 cm (長) x 23 cm (寬) x 11 cm (高) / 0.75 kg

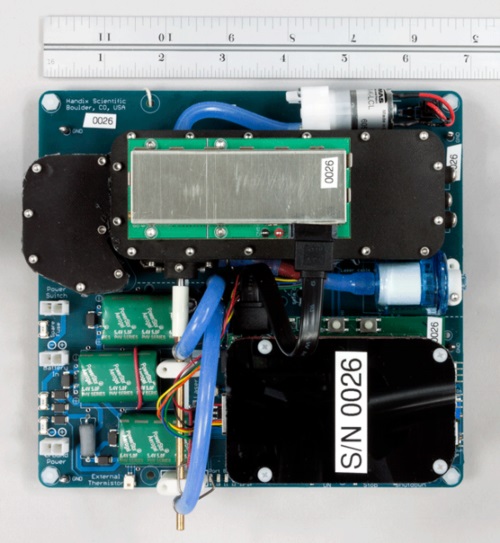

圖2. POPS 內部核心部件尺寸
應用案例

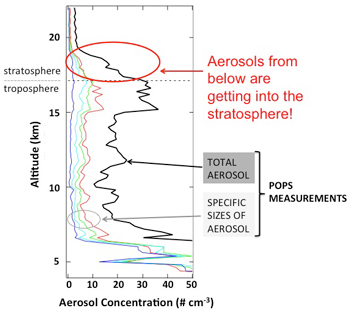

2015年8月使用POPS實驗，從圖3結果可以明顯看出，受亞洲季風影響，對流層氣溶膠被氣流帶入平流層的現象。(NOAAnews).
圖3. 垂直氣溶膠數濃度廓線

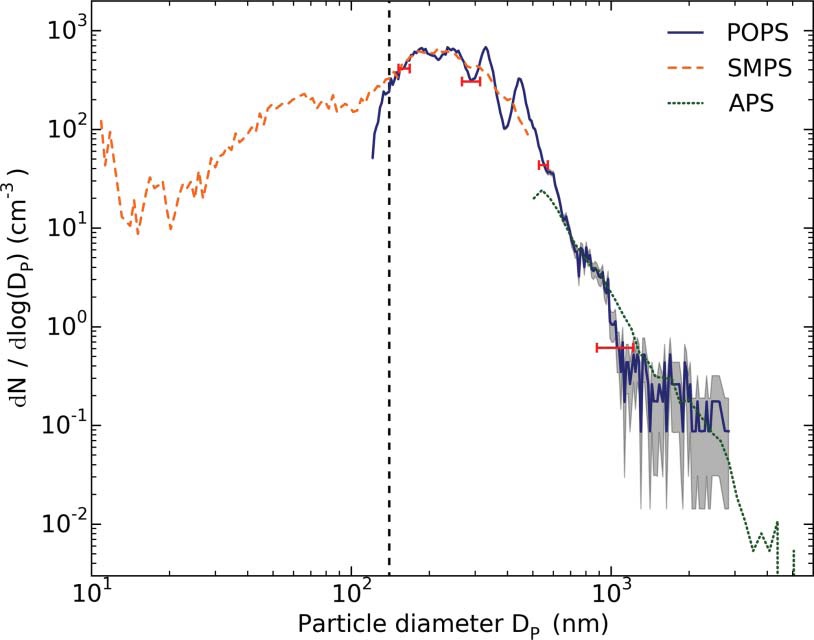

圖4中為POPS、SMPS、APS三臺儀器測量10分鐘平均數據對比。垂直虛線表示POPS的100%測量下限?；疑幱皡^(qū)域代表POPS測量的不確定度。水平誤差表示POPS的測量粒徑誤差。(R.S.Gao,2016)
圖4. POPS與其它儀器結果比較
主要用途：
- 氣溶膠研究
- 探空氣球觀測
- 系留汽艇觀測
- 無人機觀測
- 惡劣條件下的氣溶膠測量
技術指標
- 測量粒徑范圍：130nm – 3μm
- 直徑分辨率：直徑的5％左右
- 濃度測量范圍：下限為統計結果，上限為1250#/cm3(樣品流量為0.1 LPM時，10%重合率)
- 顆粒物濃度精度：濃度低于1000#/cm3時，誤差在±10%以內（樣品流速在0.1 LPM條件下）
- 樣品流速：0.05 – 0.35 LPM（用戶可調）
- 激光波長：405nm；功率：～70mW
- 采樣時間間隔：1-300s（用戶可調）
- 儀器運行條件：溫度：-40℃ – 30℃，相對濕度：0-95%（非凝結狀態）
- 數據存儲：8G內存卡
- 儀器電源：可充電電池（充電電源：100-240 VAC, 50/60 Hz）；功率：7W
- 信息傳輸：以太網接口與串行接口
- 儀器尺寸：27 cm (長)、23 cm (寬) 、11 cm (高)
- 儀器重量：550g

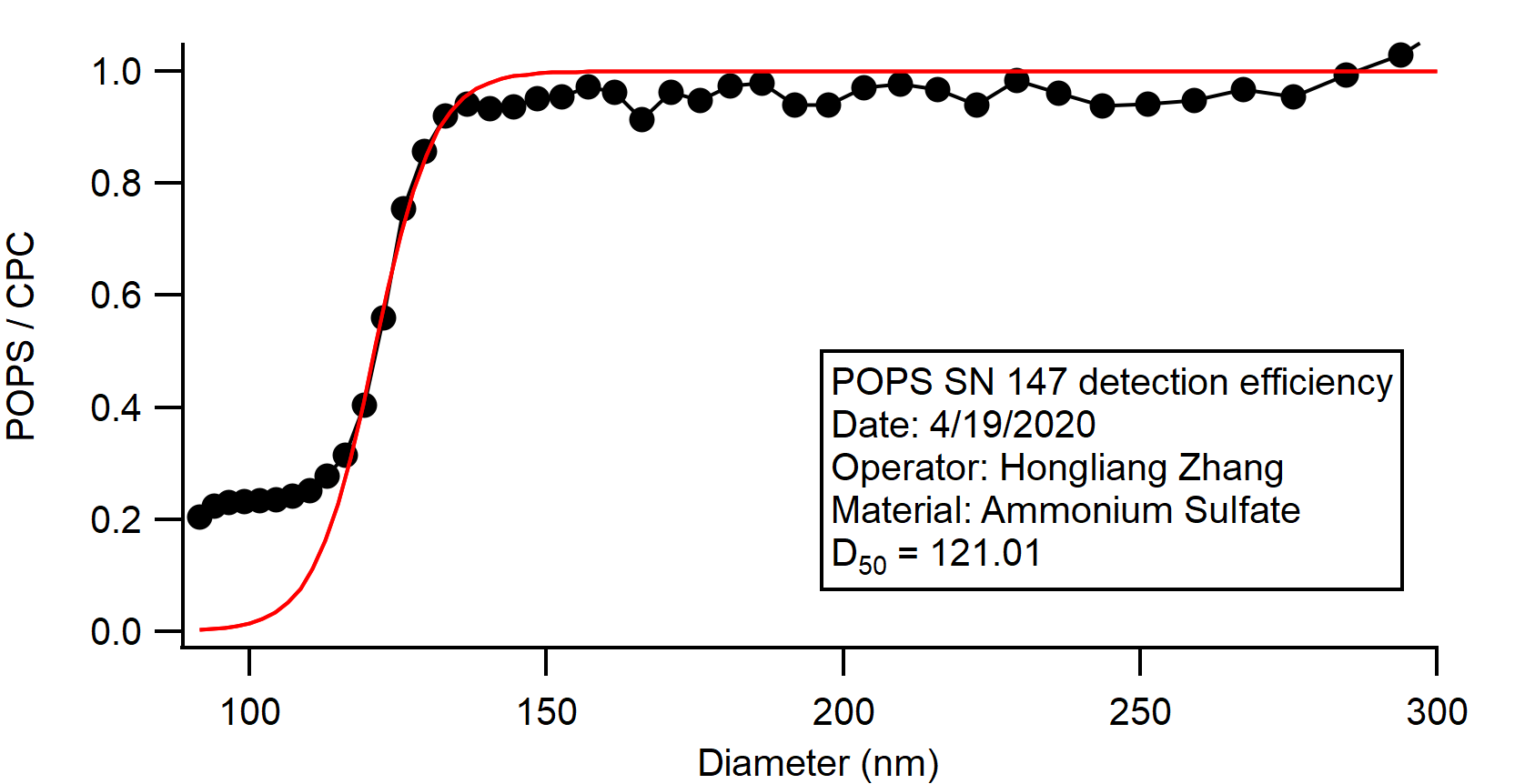

圖3. POPS 測量粒徑下限(D50)
結構與原理

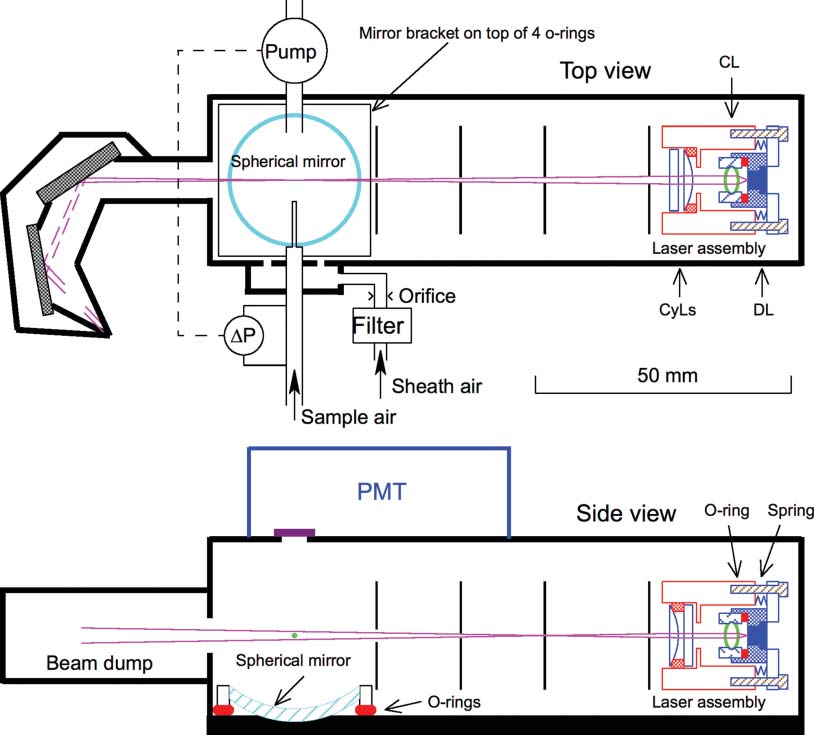

POPS的工作原理如圖所示。內置抽氣泵將樣本大氣和鞘氣抽入儀器的光學腔。樣本大氣中的顆粒物經過激光束時產生的散射光被采光鏡采集聚焦到光電倍增管，轉換成電壓，然后通過米散射理論計算得到顆粒物的粒徑。
圖4. POPS 原理圖
參考文獻
- Gao, R.S., et al., A light-weight, high-sensitivity particle spectrometer for PM2.5 aerosol measurements, Aerosol Science and Technology 50, 88-99, 2016link
- Pengfei Yu, Karen H. Rosenlof, Shang Liu, Hagen Telg, Troy D. Thornberry, Andrew W. Rollins, Robert W. Portmann, Zhixuan Bai, Eric A. Ray, Yunjun Duan, Laura L. Pan, Owen B. Toon, Jianchun Bian, Ru-Shan Gao, Efficient transport of tropospheric aerosol into the stratosphere via the Asian summer monsoon anticyclone, Proceedings of the National Academy of Sciences Jul 2017, 114 (27) 6972-6977; DOI: 10.1073/pnas.1701170114
