儀器概述

二次顆粒物氧化生成反應器(PAM)通過準確控制溫度、相對濕度、氧化劑濃度與相互比例等參數,在反應腔內產生一個已知的高氧化環境,能夠以分鐘為時間分辨率模擬大氣環境中氣體VOC前體物的氧化過程。該設備還能夠與許多氣溶膠觀測設備搭配使用,是一次氣溶膠非均相氧化研究與二次氣溶膠生成研究的重要工具。

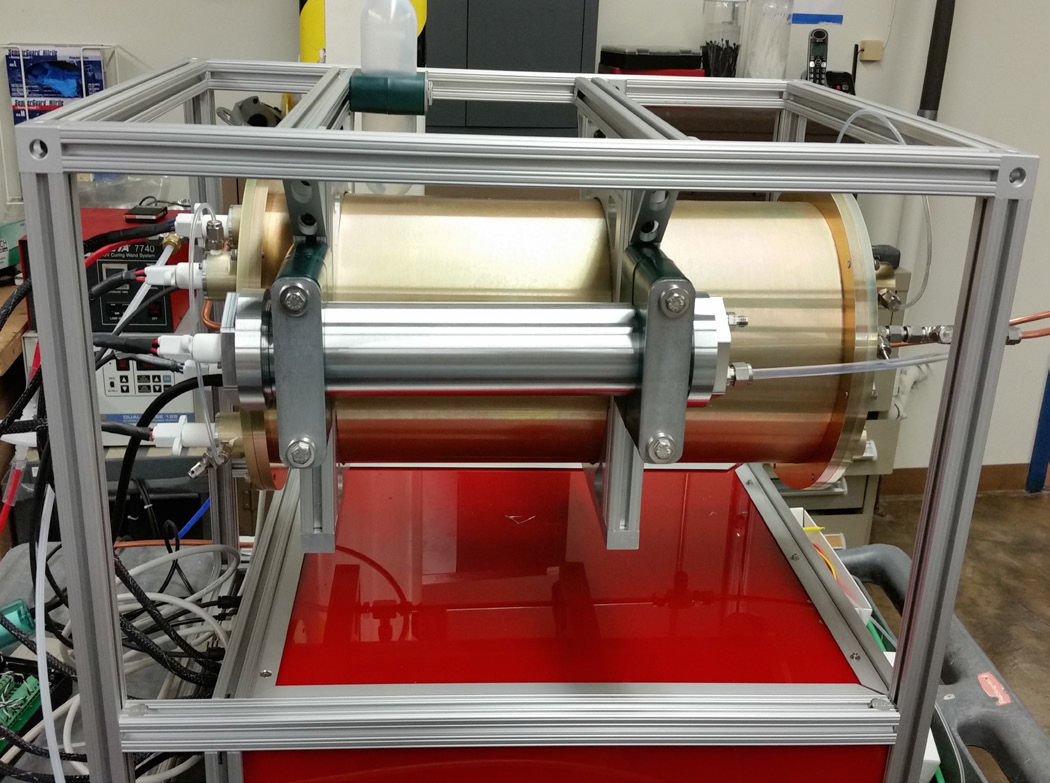

圖1. 二次顆粒物氧化生成反應器外觀

應用范圍

  • 通過前體物的"氣體-OH自由基"或者"O3"氧化對二次氣溶膠進行實驗室或者外場觀測研究;
  • 一次氣溶膠的非均相氧化研究;
  • 同時兼容氣體和粒子的質譜技術;
  • 對實驗室生成二次氣溶膠的煙霧箱技術的補充;

技術特點

  • 基于賓夕法尼亞州立大學(Penn State)流動反應器設計;
  • 可外場使用且能夠與多種氣溶膠設備兼容;
  • 在較高的分辨率條件下,通過調節紫外燈(初始發射強度:λ=254 nm)可獲得不同尺度的氧化劑暴露時間;
  • 反應器中OH、HO2、O3的濃度是日間對流層中濃度的100-10000多倍,但其相對比例保持近似,能夠在幾分鐘內模擬實際大氣中一天的氧化過程;

性能展示

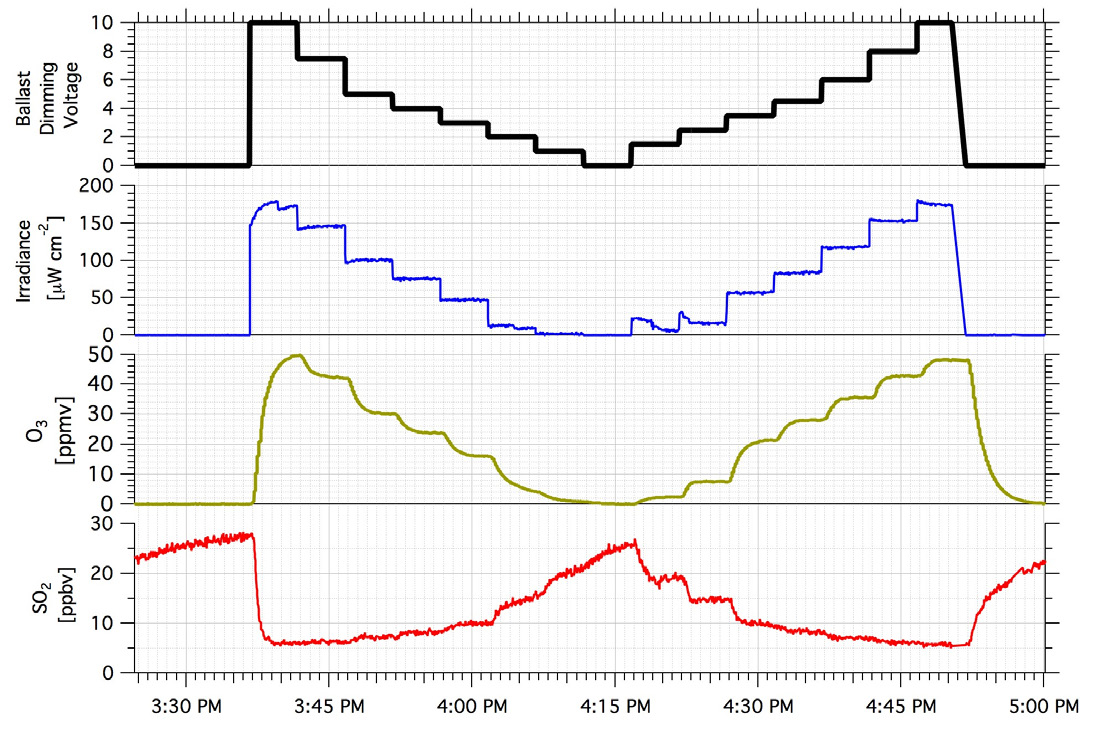

    圖2. OH自由基標定實驗中的時間變化序列,實驗使用SO2作為反應示蹤物。供給UV燈的電壓從0-10V逐步上升,從而逐步改變紫外輻射強度和臭氧在PAM腔中的混合比。

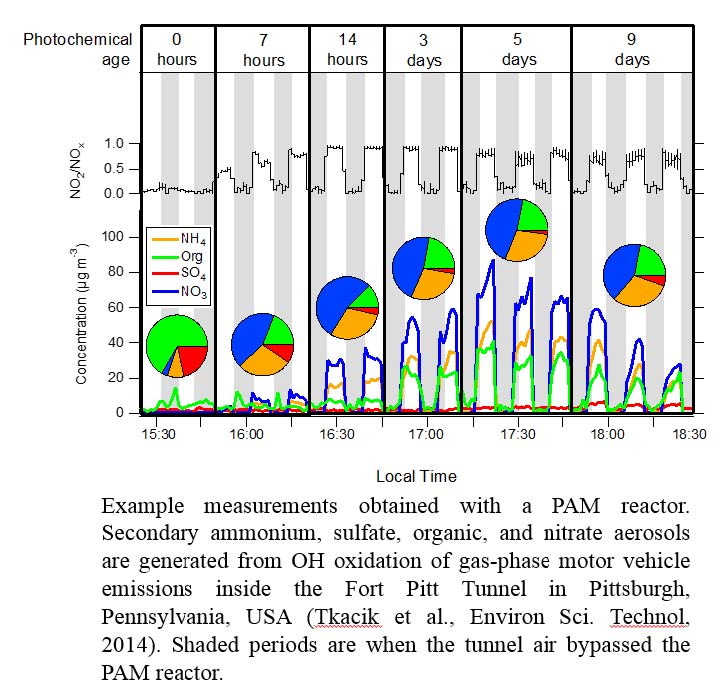

    圖3. 利用PAM得到的測量結果。在賓夕法尼亞州匹茲堡Fort Pitt隧道進行的觀測實驗中,排放的氣態污染物在PAM中經OH自由基氧化生成的二次氣溶膠顆粒,包括銨鹽、硫酸鹽、硝酸鹽、有機物。灰色區域所在時間表示隧道內的氣體不經過PAM氧化直接到達測量儀器。

技術指標

  1. 主要功能: 模擬大氣中氧化反應及粒子生成過程
  2. PAM反應腔規格: 直徑:22cm,長: 46cm;體積:13.3L
  3. UV柵格燈: 185nm和254nm
  4. 氣體流量: 5-20L/min,可調
  5. OH接觸量: 2*1011到2*1012個分子*cm-3*sec,滯留時長為100秒
  6. 尺寸、重量: 尺寸[長 x 寬 x 高] 60.96 x 45.72 x 53.34
    重量23.14
  7. 功耗: 最高:160W,110VAC,60Hz或者220VAC,50Hz
  8. 可選選項: 臭氧反應腔,納分增濕器,RH/T傳感器,自動三通閥,控制和數據記錄軟件
  9. 所需配件: V燈所需的高純N2載氣,針型閥和流量控制器

工作原理

設備結構如下圖所示,主要由進樣口、臭氧發生腔、樣品加濕器、PAM反應器(含兩個UV柵格燈)、狀態檢測探頭以及相應的外部控制軟件構成。

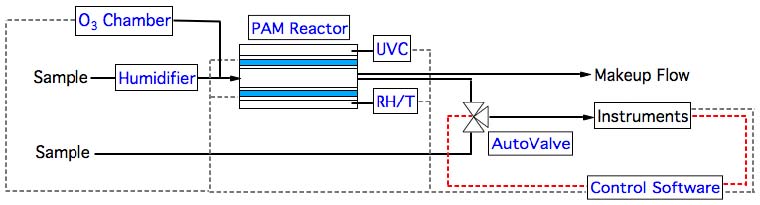

圖3. PAM結構原理圖

設備的運行流程為:壓縮后的室內純凈空氣通過零氣發生裝置,產生零氣后經過一系列過濾裝置(如干燥器、活性炭、一氧化碳吸收器與HEPA過濾器等),處理后的氣體通過一個含有去離子水的玻璃起泡器進行增濕處理,濕度可以通過軟件對流量的控制進行調節,然后用185nm和254nm的紫外光對濕潤和凈化過的空氣進行處理,從而在PAM中生成相應的氧化劑(OH與HO2主要來自于H2O,O3主要來自于O2),通過改變相對濕度和紫外燈的功率能夠控制各種氧化劑所占的比例。

與此同時,含有氣體和氣溶膠粒子的樣品則通過最下面的進氣管道直接進入PAM(可通過閥門控制),持續的氣流能夠提供足夠的滯留時間,使氣相前體物充分氧化成氣溶膠粒子,同時通過PAM腔室的氣流能夠孤立氣溶膠樣品使其不受勢阱的影響。氣相前體物和氣溶膠粒子會在含有高濃度氧化劑的PAM腔室內迅速發生反應,產生新粒子或者生成二次有機氣溶膠。用戶可以根據需要將生成的樣品通入相應設備進行分析研究。

參考文獻

  1. E. Kang, M. J. Root, D. W. Toohey, and W. H. Brune, Introducing the concept of Potential Aerosol Mass (PAM), Atmos. Chem. Phys., 7, 5727–5744, 2007.
  2. A. T. Lambe, A. T. Ahern, L. R. Williams, J. G. Slowik, J. P. S. Wong, J. P. D. Abbatt, W. H. Brune, N. L. Ng, J. P. Wright, D. R. Croasdale, D. R. Worsnop, P. Davidovits, and T. B. Onasch, Characterization of aerosol photooxidation flow re?actors: heterogeneous oxidation, secondary organic aerosol formation and cloud condensation nuclei activity measure?ments, Atmos. Meas. Tech., 4, 445–461, 2011.
