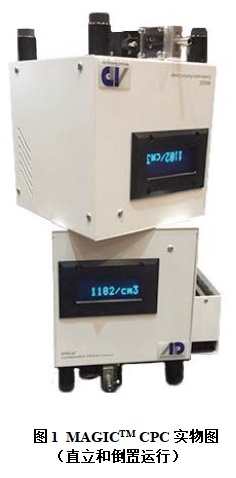

儀器概述
MAGIC顆粒物計數器(英文名:MAGIC? Water Condensation Particle Counter(MAGICTM CPC))是由美國Aerosol Devices Inc.生產的用于在線監測5nm~2.5μm的顆粒物的數濃度的計數器,是世界上第一款可傾斜運行、自我維持工作、能承受震動和沖擊的納米級水基顆粒物計數器。其中MAGIC是Moderated Aerosol Growth with Internal Water Cycling的首字母縮寫,意指該儀器通過內部水循環使氣溶膠緩慢、溫和地增長。
應用范圍
- 環境空氣質量研究,尤其是多點和垂直分布監測
- 基于移動平臺的研究,包括汽車、飛機、遠洋輪船、無人機、自行車等
- 室內空氣質量監測
- 健康影響和流行病學研究
- 工作場所納米級顆粒物研究
技術優點
- 利用內部水循環,可自我維持工作
- 工作液為水,無毒無味,經濟且易獲得
- 可短期傾斜或倒置運行,對震動和沖擊不敏感
- 內部數據存儲
- 設計便攜、緊湊,配備充電電池時,運行所及之處令其它CPC望塵莫及
技術指標
- 粒徑范圍:5nm — 2.5μm
- 方向:可短期傾斜或倒置運行,對震動和沖擊不敏感;長期運行時,建議豎直放置
- 采樣流量:0.3 L/min
- 濃度范圍:0.01~4×105 #/cm3,單顆粒計數,實時訂正重合事件
- 平均時間:1秒~30分鐘,可自行選擇
- 精度:濃度測量誤差在10%以內(同時測量同一批氣溶膠樣品)
- 工作液:純凈水/過濾水
- 運行時間:當樣氣的相對濕度超過50%時,可連續運行24小時以上,無需加水; 配備加濕器時,運行時間更長
- 數據存儲:非易失性數據存儲,可存儲125,000個數據。大約相當于存儲一周時長的5秒平均數據
- 通信接口:RS-232,Type B USB,BNC
- 輸出數據:采樣時間,濃度,計數個數,計數時長,時鐘,溫度,輸入溫度/濕度,流量等
- 運行環境:環境溫度:10-35℃;箱內濕度:5-95%,無凝結;儀器必須放置在室內/貨柜/或其它防備惡劣天氣的環境
- 電源:100-240 VAC;輸入電壓12 VDC,16 W; 斷電恢復后可自動重啟
- 尺寸及重量:18.5 cm (H) x 16.5 cm (W) x 21 cm (D),2.0 kg(不包括加濕器和電池)
工作原理

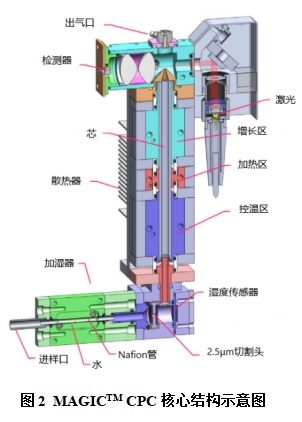

MAGICTM CPC的冷凝增長通道由一根貫穿三個不同溫度區域的芯構成。芯由水浸濕,并在中間部分加熱成水蒸汽,為通過入口控溫區的較冷粒子創造過飽和條件,使其活化長大。粒子再通過下游增長區繼續長大,然后進入計數器計數。而多余的水汽又被回收到較冷的芯內,通過毛細作用再被輸送回中間加熱區。水循環利用的設計,和入口控溫區的冷凝水可匯入冷芯內的特點都為粒子活化長大提供充足的水,延長了補水周期。該設計摒棄了普通CPC不可或缺的儲液槽,允許短期傾斜或倒置運行。核心結構如圖2所示:

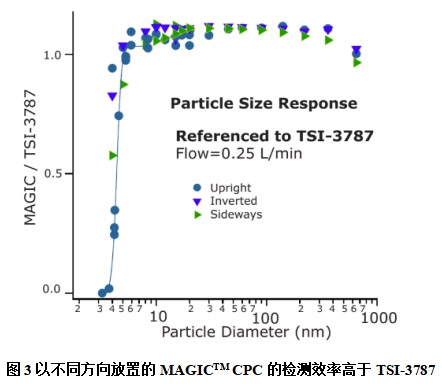

參考文獻
- Hering, S. V., Lewis, G. S., Spielman, S. R., Eiguren-Fernandez, A MAGIC Concept for SelfSustained, Water based, Ultrafine Particle Counting, accepted by Aerosol Science Technology.
- Hering, S., Lewis, G., and Spielman, S.: Moderated, Water-Based Condensational Particle Growth in a Laminar Flow, Aerosol Science Technology, 48, 401-408, 2014.
- Hering, S. V., Lewis, G. S., Spielman, S. R., Eiguren-Fernandez, A., Kreisberg, N. M., Kuang,C., and Attoui, M.: Detection near 1-nm with a laminar-flow, water-based condensation particle counter, Aerosol Science Technology, 51, 354-362, 10.1080/02786826.2016.1262531, 2017.
- Kangasluoma et al. Characterization of three new condensation particle counters for sub-3?nm particle detection during the Helsinki CPC workshop: the ADI versatile water CPC, TSI 3777 nano enhancer and boosted TSI 3010, Atmospheric Measurement Techniques, 10, 2271-2281, 2017.
