儀器概述
CToF-miniAMS是在CToF-AMS的精縮版，保留了AMS的粒徑篩選功能和C-ToF的質荷比測量區間和分辨率，但是真空系統采用Pfeiffer的SplitFlow(TM) Pump，極大地減小了AMS的體積和重量，更加適用搬運和維護，價格相對便宜。

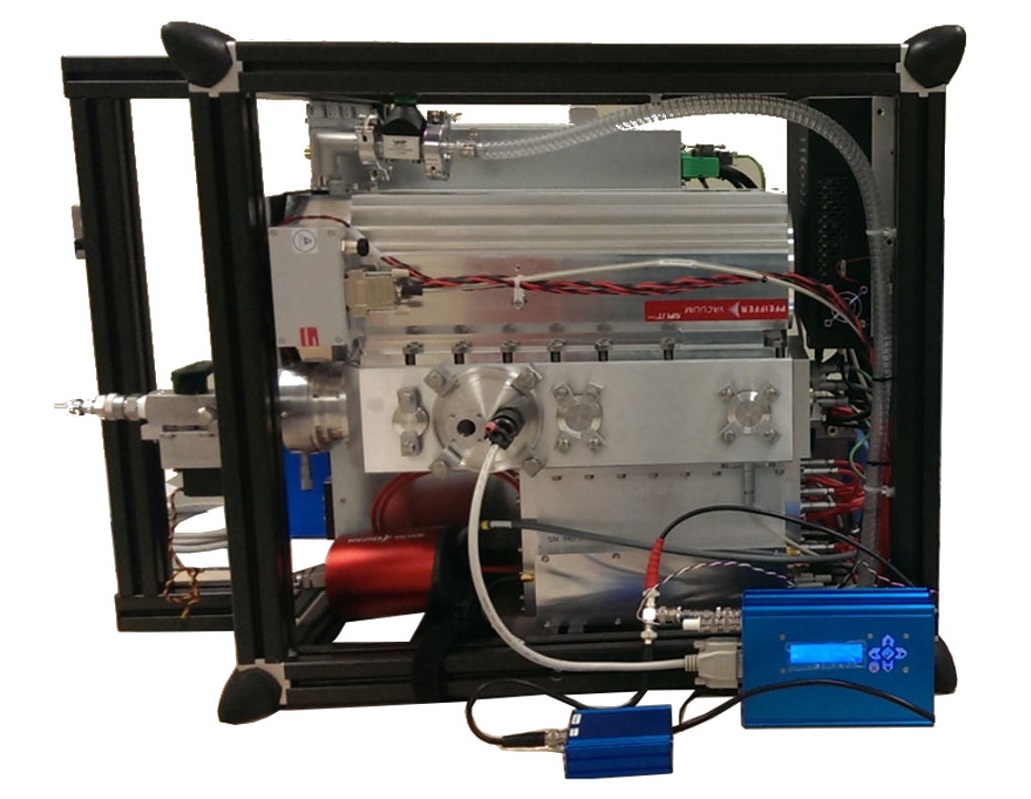

CToF-miniAMS儀器外觀
應用范圍
- 大氣氣溶膠連續在線觀測；
- 氣溶膠中硝酸鹽、硫酸鹽、銨鹽、氯鹽和有機物質量濃度的粒徑分布；
- 包括偏遠的背景地區到嚴重污染的城市地區的化學組分測量
- 日?？諝赓|(zhì)量監測；
- 煙霧箱中氣溶膠的研究；
- 源特征研究；
- 光學/CCN閉合試驗；
- 工業過程研究；
技術優勢
- 使用動力學透鏡，有效分離氣體與顆粒物；
- 借助熱力氣化(600°C)和電子碰撞電離，獲得線性響應；
- 質譜分析范圍1-400 amu；
- 粒子高效飛行時間模塊；
- 緊湊型真空系統；
- 維護量少；
- 可遠程控制；
- 有機氣溶膠定量分析：分離并定量分析有機組分，包括HOA（碳?xì)溆袡C(jī)氣溶膠，主要為一次燃燒排放）和OOA（氧化氣溶膠，為二次氣溶膠主要來源）；
技術指標
| 測量粒徑范圍： | 0.04μm - 1μm（空氣動力學） | ||
| 檢出限
（10 分鐘） |
有機物: 50 ng·m-3 | ||
| 硫酸鹽: 2 ng·m-3 | |||
| 硝酸鹽: 7 ng·m-3 | |||
| 氨 鹽: 60 ng·m-3 | |||
| 氯離子: 3 ng·m-3 | |||
| 質量分辨率(m/Δm)： | 900 | ||
| 質量范圍(m/z)： | 1 - 400 | ||
| 氣溶膠粒徑范圍： | 40nm - 1μm（空氣動力學粒徑） | ||
| 時間分辨率： | 可調數據報告間隔，通常選用10分鐘 | ||
| 采樣流量： | 0.085 lpm (體積流速) | ||
| 操作壓力： | 環境壓力 | ||
| 軟件： | 常規數據采集和分析，可用PMF模型解析有機物部分 | ||
| 尺寸/重量： | Bench top, 25.6” x 20.1” x 23.6”, 165 lbs
[65 cm x 51 cm x 60 cm , 75 kg] |
||
| 電源/能耗： | 最高 600 W，一般 350 W, 90-260 VAC, 50-60 Hz | ||
質譜結構

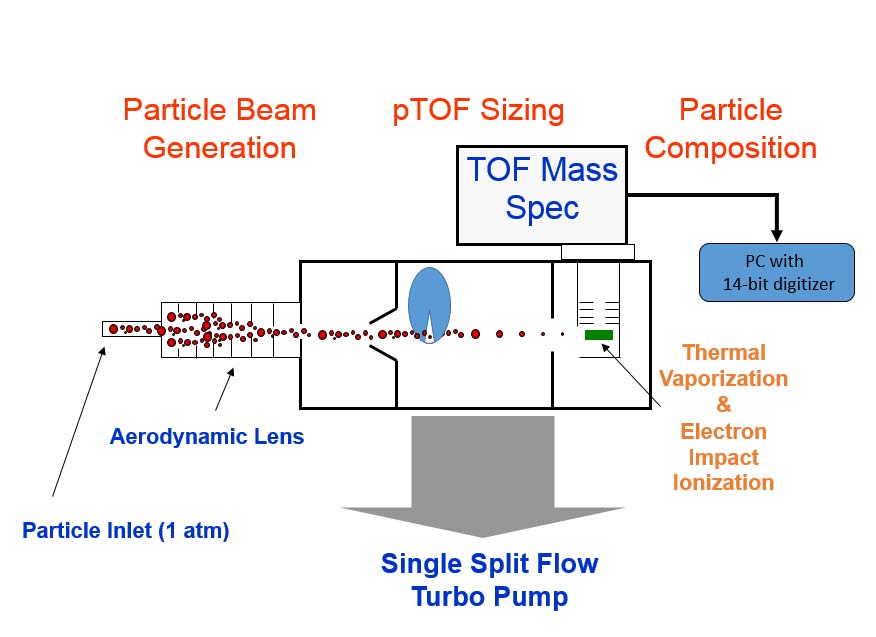

CToF-miniAMS結構原理圖
